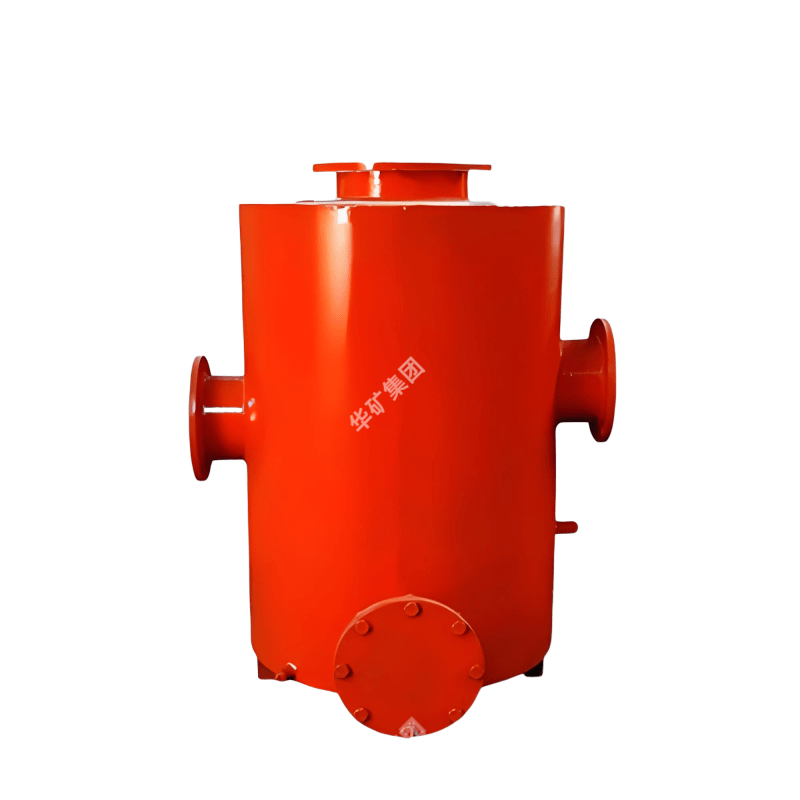

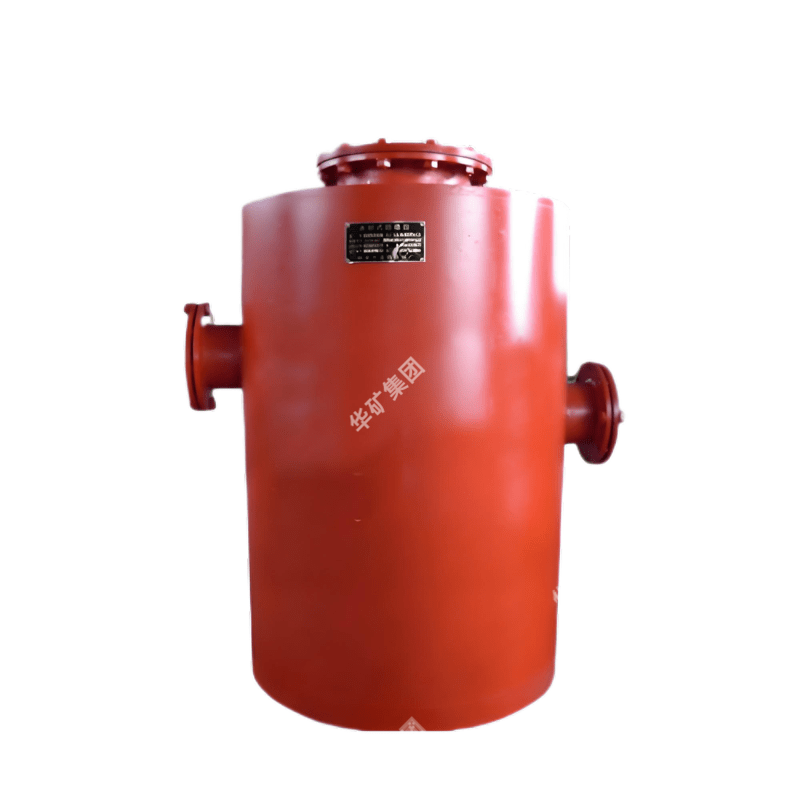

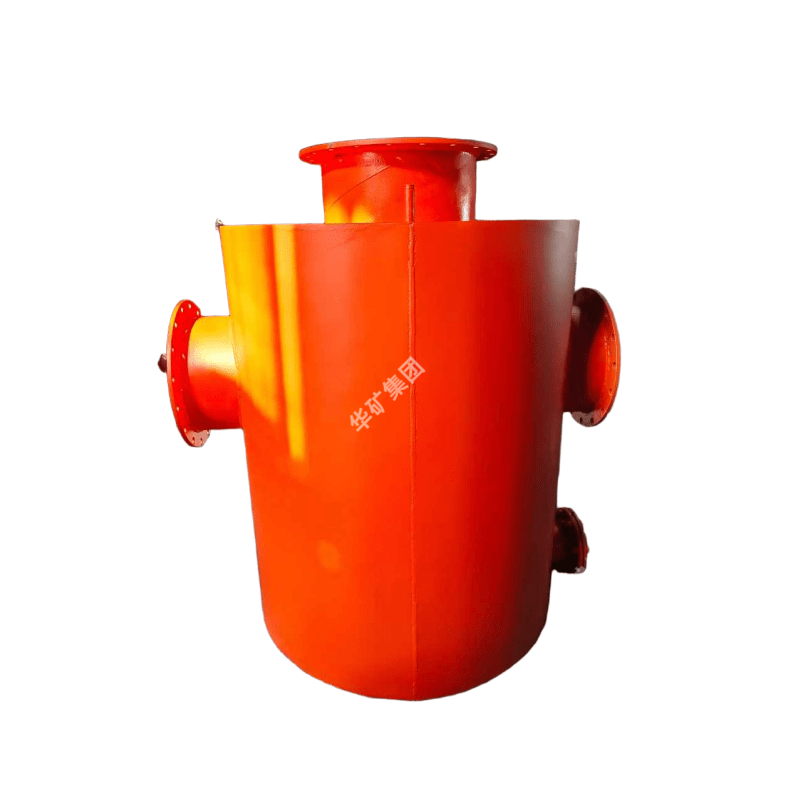

水封式防爆器

產品介紹FBQ型系列水封式防爆器是安裝在抽放瓦斯泵吸氣側和排氣端的管路上，靠防爆器底部的水封保護井上井下、抽放泵站設備及用戶安全；當瓦斯抽放時氣體經由進氣彎管進入水中，然后從水中析出，經出氣彎管排出，

在線咨詢

18654795411

公眾號

抖音

手機站

信息詳情

產品介紹

FBQ型系列水封式防爆器是安裝在抽放瓦斯泵吸氣側和排氣端的管路上，靠防爆器底部的水封保護井上井下、抽放泵站設備及用戶安全；當瓦斯抽放時氣體經由進氣彎管進入水中，然后從水中析出，經出氣彎管排出，由水封將進、出氣管路隔離；當一端發生爆炸時，在水封的隔離下不能形成連貫爆炸，此時泄壓裝置的膠板被沖開泄壓，保護了井上井下、抽放泵站設備及用戶安全。本裝置具備水位自動控制功能。

技術參數

型號	FBQ-1	FBQ-2	FBQ-3	FBQ-4	FBQ-5	FBQ-6
防爆筒高度	1150	1200	1300	1350	1400	1450
防爆筒直徑	800	900	1050	1100	1200	1250
防爆管口直徑	300	350	450	480	500	550
進出口直徑	200	250	300	350	400	450
防爆器高度	1420	1470	1575	1600	1675	1725
防爆器寬度	1050	1180	1330	1380	1480	1530
質量	320	350	540	600	670	760

水封式防爆器共分為FBQ-0～12型共13種規格，對應瓦斯抽放管路進出口管徑

為：DN150–DN1000。部分產品技術參數如下：

型號	FHQ-1	FHQ-2	FHQ-3	FHQ-4	FHQ-5	FHQ-6
長度	1550	1650	1750	1780	1815	1860
連接管直徑	200	250	300	350	400	450
鋼絲網層數	6	6	6	6	6	6
鋼絲網管直徑	400	450	500	550	600	650
質量	310	330	380	450	510	620
